Nos parques solares ou usinas fotovoltaicas a instalação da estaca no terreno é uma atividade de muita importância , pois a sua eficiência depende de um bom estudo técnico, sendo o P.O.T de suma importância para determinar a profundidade de cravação de projeto.
Em um complexo solar, as principais formas de instalação de estacas são:

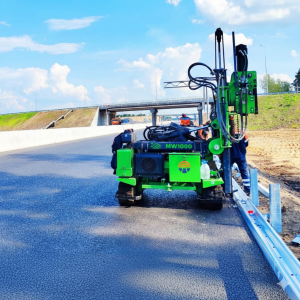

1- Direct Ramming – (cravação direta) – é a solução mais comum, devido a sua praticidade e velocidade de cravação e é utilizada, principalmente, em terrenos de resistência intermediária. Porém, muitas vezes, a estaca pode não atingir a profundidade requerida em projeto, exigindo assim outras soluções de fundações!
2- Pre-drilling – (pré-furo e cravação por interferência) – para regiões rochosas onde é realizado um pré-furo com diâmetro um pouco menor que a estaca e as extremidades do perfil interage com a rocha;
3- Micropilote – (micro estaca de concreto) – para solos com propriedades geomecânicas de baixa resistência, altamente agressivos e presença de rochas, sendo a solução composta de um pré-furo, e alinhamento das estaca e concretagem de todo o furo.
Obs) Além dessas soluções existem outras que contemplam reforço do solo com estaca de compactação antes da cravação e soluções otimizadas a partir das soluções anteriores.
Investigação Geotécnica x Carga na Estaca ( Ensaios ):
1- Pull Out Test (POT) – O teste de verificação Pull Out Test tem sido aplicado em novos projetos de parques solares fotovoltaicos no Brasil. O seu procedimento de execução são fornecidos pelos fabricantes dos trackers como especificações técnicas, procedimentos e instruções de trabalho na construção de parques solares fotovoltaicos. Um único elemento de fundação, enterrado em solo saturado ou não, pode ser submetido a carregamentos axiais de compressão e tração, lateral horizontal. Assim, com base nos procedimentos consagrados para realização do POT, esse tipo de ensaio pode ser definido de forma adequada como uma campanha de provas de carga estática.
2- SPT ( Standard Penetration Test);
3- Ensaios de cone ou penetrômetros dinâmicos.
Os perfis utilizados em usinas fotovoltaicas geralmente são pré-definidos pelas empresas que desenvolvem projetos e fornecem toda a estrutura de apoio dos módulos, tendo em conta as ligações da cabeça da estaca com o restante da estrutura. Dentre os principais perfis utilizados estão os perfis W, C e Ômega.
